一、结构类型

     主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。 ^[6]

构造性能：

⑴固体绝缘包封绕组

⑵不包封绕组

绕组：两个绕组中，电压较高的是高压绕组，较低的是低压绕组。

从高、低压绕组的相对位置看，高压可分为同心式、交迭式。

同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

二、结构特点

      由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。 ^[7]

1.安全，防火，无污染，可直接运行于负荷中心；

2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；

3.低损耗，低噪音，节能效果明显，免维护；

4.散热性能好，过负载能力强，强迫空冷时可提高容量运行；

5.防潮性能好，适应高湿度和其他恶劣环境中运行；

6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置；

7.体积小，重量轻，占地空间少，安装费用低。

铁芯

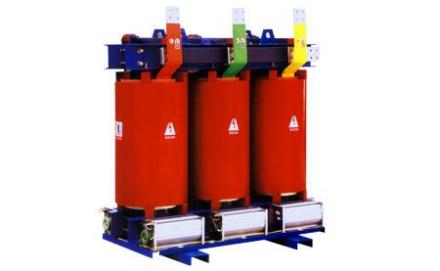

干式隔离变压器

采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

绕组形式

⑴缠绕；

⑵环氧树脂加石英砂填充浇注；

⑶玻璃纤维增强环氧树脂浇注（即薄绝缘结构）；

⑷多股玻璃丝浸渍环氧树脂缠绕式（一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性）。

高压绕组

一般采用多层圆筒式或多层分段式结构。
