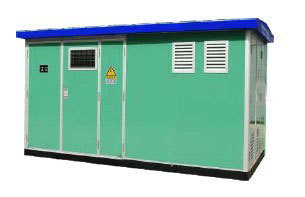

箱式变电站一般采用各单元相互bai独立的结构,分别设有变压器室、高压开关室、低压开关室,通过导线连成一个完整的供电系统。
变压器室一般放在后部。为了方便用户维修、更换和增容的需要,变压器可以很容易的从箱体内拉出来或从上部吊出来。
由于变压器放在外壳内,其有利的因素是可以防止阳光直接照射变压器而产生的温升,同时也可以有效地防止外力碰撞、冲击及发生触摸感电事故;其不利因素是对变压器的散热提出了较高的要求。
高压开关室内安装有独立封闭的高压开关柜,柜内一般安装有产气式、压气式或真空式负荷开关—熔断器组合电器,其上安装的高压熔断器可以保证任一相熔断器熔断都可以使其主开关分闸,以避免缺相运行。
箱式变电站外壳采用钢板或者合金板,配有双层顶盖,隔热性好。外壳及骨架全部经过防腐处理,具有长期户外使用的条件。外形及色彩可与环境相互协调一致。
箱式变电站由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,一方面,可以全部采用箱式,也就是说,35kv及10kv设备全部箱内安装,组成全箱式变电站。
此外还装有接地开关,其与主开关相互连锁,即只有分开主开关后,才可合上接地开关,而合上接地开关后,主开关不能关合,以此来保证维护时的安全。
